高水材料灌浆系统
栏目:充填灌浆泵站 发布时间:2019-03-05 14:52









高水材料灌浆系统

高水材料 high-water mate
煤矿井下充填加固难题整体解决方案

        高水材料是一种能在高水灰比条件(W/C=1.3:1~3:1)下快速凝结的特殊水泥,是中国矿业大学承担的国家“七五”和“八五”重点科技的攻关项目的研究成果。该材料是以硫铝酸盐水泥熟料为基础,加入石膏、石灰、复合缓凝剂、悬浮剂、复合速凝剂等配制而成。 高水材料成品由独立包装的甲乙两种粉料组成,经搅拌制浆形成甲浆料和乙浆料,甲浆料和乙浆料单独搅拌和输送时均不凝固,而一旦混合后则会快速凝结硬化,凝固时间根据需要可调可控(初凝时间7-20min,终凝时间22-75min) 通过调节水灰比,可以使凝固后的充填体抗压强度有较大的选择范围(3-50MPa),以满足多种强度要求的工程需要,凝固后的充填体,呈现明显的塑性材料特征,在压力作用下可以允许较大的塑性变形,强度衰弱比较缓慢,并维持较高的残余强度。 我公司和中国矿业大学项目团队强强联合,利用高水材料这种特性,采用2ZBYSB系列双缸双液注浆泵按1:1的比例泵送施工工艺,可针对煤矿井下各种充填加固难题工程,诸如:巷旁充填沿空留巷、空巷充填、壁后充填、巷道密闭充填和围岩注浆加固等提供整体解决方案,技术支持包括:现场勘察咨询、成功案例介绍、方案论证、设备选型安装调试及施工跟踪指导等一条龙服务。

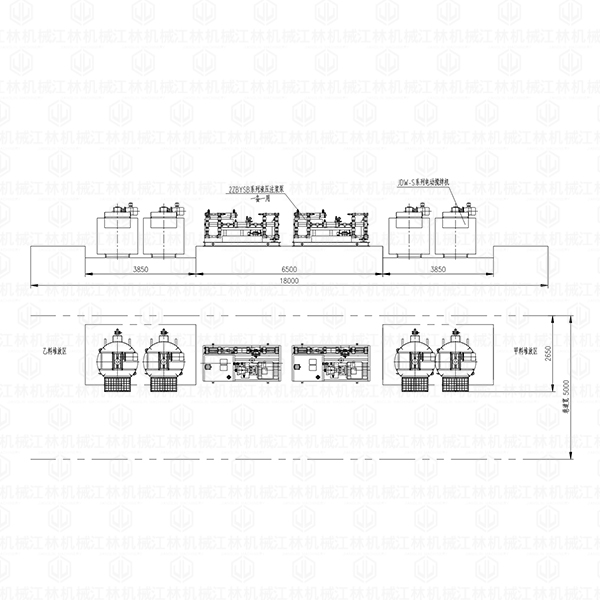

充填泵站设备布置方案



概述ZMJ50型定量自动加水系统和ZMQ65/50型吸浆自动切换系统是专为煤矿井下充填泵站设计配套的智能化控制系统,能对两个搅拌机(一用一搅)轮流进行定量加水和吸浆自动换操作,使充填泵站能实现自动连续工作。不仅极大的提高了工作效率,减少了人员配置,减轻了井下工人的劳动强度;而且大大提高了充填泵站的智能化控制水平。




主要技术参数

项目 单位 性能参数 备注
流量计规格 / DN50 ZMJ50型定量自动加水系统
管路通径 mm 51 ZMJ50型定量自动加水系统
定量范围 L 0-3000可调 ZMJ50型定量自动加水系统
切换阀规格 / DN65/50可选 ZMQ65/50型吸浆自动切换系统
管路通经 mm 65-50可选 ZMQ65/50型吸浆自动切换系统
延时时间 S 0-300可调 ZMQ65/50型吸浆自动切换系统
控制电压 V 24
微处理器 / PLC
显示器 / 彩屏7"
